Objekt: Trace
Symbol:
Ein Objekt vom Typ Trace dient der Konfiguration und Darstellung von applikationsspezifischen Tracedaten in einem oder beliebig vielen Diagrammen. Zur Laufzeit der Applikation werden dazu auf der Steuerung Werteverläufe von Tracevariablen erfasst, die Sie währenddessen in CODESYS im Traceeditor beobachten können. Voraussetzung dafür ist die Erstellung einer Tracekonfiguation, das Übertragen der Tracekonfiguration auf die Steuerung und das Starten der Traceaufzeichnung. Dann werden die erfassten Daten zum Entwicklungssystem übertragen und so wie konfiguriert in Diagrammen dargestellt. Sie können während des Tracens in den Daten navigieren.
Für weitere Informationen siehe: Datenerfassung mit CODESYS Trace
Tipp
Wenn die Steuerung einen Tracemanager unterstützt wird, können Sie mit dem Objekttyp 'DeviceTrace‘ über den Tracemanager auf alle Traces zugreifen, die gerade auf der Steuerung laufen.

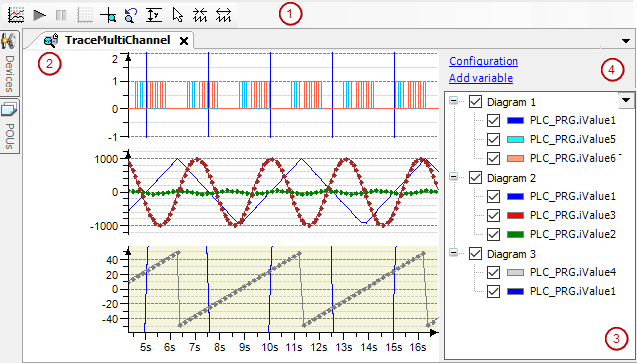

Mit einem Doppelklick auf das Traceobjekt öffnet sich der Traceeditor. Die zugehörige Symbolleiste enthält die wichtigsten Tracebefehle. Die Tracevariablenliste zeigt die Variablen, deren Werteverlauf erfasst wird.
(1): Symbolleiste des Traceeditors
(2): Traceeditor
(3): Tracevariablenliste
(4): Links zur Tracekonfiguration
Konfiguration
Variable hinzufügen
Symbolleiste des Traceeditors
Traceeditor
Zur Laufzeit der Applikation wird der Laufzeitsystempuffer der Tracekomponente mit den erfassten Samples gefüllt. Die Daten werden an das Entwicklungssystem übertragen und dort im Traceeditor-Puffer abgelegt. Auf diese Daten greift der Taceeditor zu und visualisiert sie in Diagrammen als Graph über die Zeit. Wenn Sie den Traceeditor schließen, wird der Traceeditor-Puffer wieder freigegeben.
Für weitere Informationen siehe: Datenerfassung steuern
Sie können über Menübefehle das Tracen steuern. Außerdem können Sie über Menübefehle, Tastaturkürzel oder Mauseingaben in den Daten navigieren.
Für weitere Informationen siehe: Navigieren in den Tracedaten
Tracevariablenliste
Die Tracevariablenliste gibt einen Überblick über die aktuelle Tracekonfiguration. In der Liste werden in einer Tabelle alle Diagramme mit den jeweiligen Tracevariablen angezeigt. Wenn Sie auf eine Tracevariable doppelklicken, öffnet sich auch der Dialog Tracekonfiguration mit den Variableneinstellungen.
 | Die Auswahlliste mit dem Befehl Instanzpfade ausblenden erscheint. |
Instanzpfade ausblenden | Darstellung des Variablennamens in der Liste
Beispiel: |
Tabellarische Anzeige der Diagramme | |
Name | Auflistung der Diagramme mit den jeweiligen Variablen
Wenn ein Sie Diagramm <n> in der Tabelle selektieren, wird das entsprechende Diagramm im Editor ebenfalls selektiert. Dies funktioniert auch umgekehrt. |
Cursor <n> | Y-Wert an der Cursorposition |
Delta | Delta des Y-Werts von Cursor 2 zu Cursor 1 |
Mehrfachselektion | Durch Mehrfachselektion können ausgewählte Diagramme durch die Nummernblock-Tasten * und / aufgeklappt und zusammengeklappt werden. |
Tipp
Sie können mit Drag&Drop die Diagramme und Variablen umsortieren oder zu anderen Diagrammen verschieben. Bei gedrückter STRG-Taste wird die Variable kopiert. Dies ist auch im Onlinebetrieb möglich.
Variable hinzufügen | Fügt eine neue Tracevariable hinzu und öffnet dazu den Dialog Tracekonfiguration mit den Variableneinstellungen Wählen Sie im Eingabefeld der Einstellung Variable eine Variable aus, um deren Werteverlauf zu tracen. |
Sichtbar | Schaltet die Sichtbarkeit des Graphen (des Werteverlaufs der Tracevariable) in den betroffenen Diagrammen um:
Wenn mehrere Diagramme oder Variablen in der Tracevariablenliste durch Mehrfachselektion ausgewählt sind, kann für diese Graphen die Sichtbarkeit umgeschalten werden. |
Anzeigeeinstellungen | Öffnet den Dialog Tracekonfiguration Selektieren Sie einen Konfigurationseintrag in der Baumansicht Traceaufzeichnung oder Darstellung (Diagramme). |
Konfiguration | Öffnet den Dialog Tracekonfiguration Rechts werden die Variableneinstellungen verfügbar. |
Im Tracediagramm navigieren
Benutzereingabe mit der Maus | Symbol Mauscursor während der Benutzereingabe | Auswirkung |
|---|---|---|
Ziehen Sie den Graphen entlang der X-Achse. |  | Scrollt die Tracegraphen aller Diagramme gleichzeitig entlang der Zeitachse (X-Achse) |
Halten Sie Strg gedrückt und ziehen Sie die Graphen entlang der Y-Achse. |  | Scrollt die Tracegraphen des selektierten Diagramms entlang der Y-Achse |
Drehen Sie das Mausrad zurück. | Komprimiert die Zeitachse (wie beim Symbol | |
Drehen Sie das Mausrad vor. | Streckt der Zeitachse (wie beim Symbol | |
Halten Sie Strg gedrückt und drehen Sie das Mausrad zurück. | Komprimiert die Y-Achse | |
Halten Sie Strg gedrückt und und drehen Sie das Mausrad vor. | Streckt die Y-Achse | |
Voraussetzung: 1 oder 2 Tracecursor sind aktiviert. Ziehen Sie das Dreieck eines Trace-Cursosr auf eine andere Position entlang der Zeitachse. |  | Aktualisiert gleichzeitig die Y-Werte in der Tracevariablenliste
|
Voraussetzung: Zoomen mit Maus ist aktiviert ( Ziehen Sie ein Rechteck auf. |  | Zoomt die Tracegraphen aller Diagramme auf das Rechteck |
Tastaturkürzel | Auswirkung |
|---|---|
Voraussetzung: Kein Tracecursor ist aktiviert. Pfeil nach links Pfeil nach rechts | Scrollt die Tracegraphen aller Diagramme gleichzeitig entlang der Zeitachse |
Pfeil nach oben Pfeil nach unten | Scrollt die Tracegraphen des selektierten Diagramms entlang der Y-Achse |
Voraussetzung: 1 oder 2 Tracecursors sind aktiviert. Alt + Pfeil nach links Alt + Pfeil nach rechts | Scrollt die Tracegraphen aller Diagramme gleichzeitig entlang der Zeitachse |
- | Komprimiert die Zeitachse (wie beim Symbol |
+ | Streckt die X-Achse (wie beim Symbol |
Strg + - | Komprimiert die Y-Achse des selektierten Diagramms |
Strg + + | Streckt die Y-Achse des selektierten Diagramms |
Tab | Selektiert das nächste untere Diagramm |
Voraussetzung: 1 oder 2 Tracecursors sind aktiviert. Pfeil nach links Pfeil nach rechts | Verschiebt den schwarzen Tracecursor |
Voraussetzung: 2 Tracecursors sind aktiviert. Umschalt + Pfeil nach links Umschalt + Pfeil nach rechts | Verschiebt den grauen Tracecursor |
